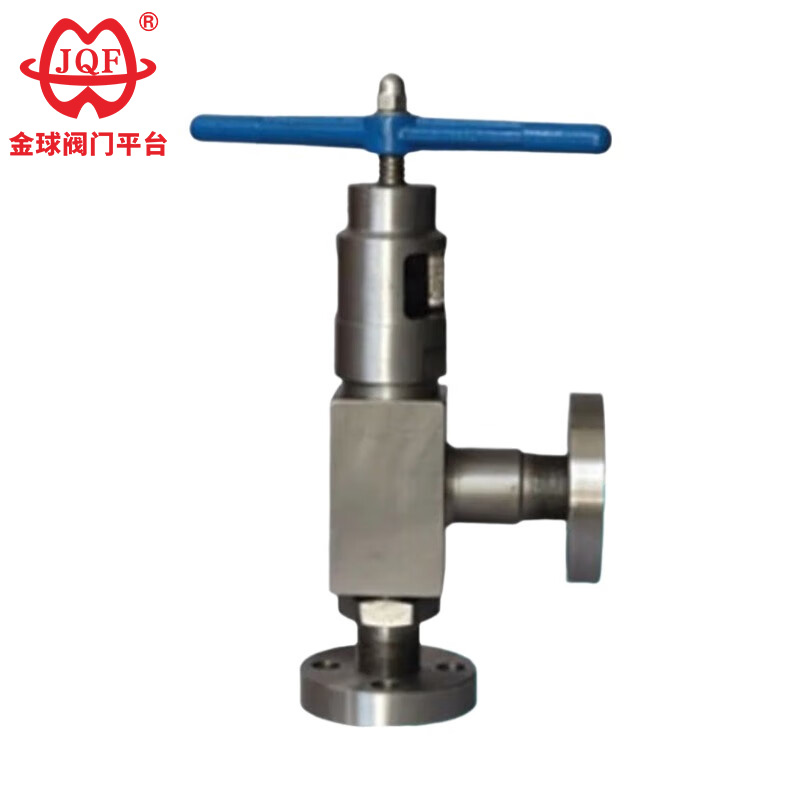

Válvula de globo tipo ángulo de alta presión

JQF Valve es una fábrica y fabricante de válvulas en China, que se dedica al servicio y comercialización de válvulas de bola, válvulas de compuerta, válvulas de globo, válvulas de retención, etc. de acero inoxidable y acero al carbono. Esta válvula de globo duradera de tipo ángulo de alta presión utiliza tecnología de válvulas global de vanguardia y es ideal para su uso en sistemas de producción de amoníaco sintético y sistemas de refrigeración de plantas de fertilizantes. Es duradero y fácil de mantener. Proporcionamos soluciones integrales de válvulas de alta calidad a clientes de todo el mundo.

Enviar Consulta

Descripción del Producto

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

¿Por qué elegirnos?

Amplia selección de modelos:
Ofrecemos una amplia gama de diámetros de válvulas de globo tipo ángulo de alta presión y alta calidad desde DN15 a DN200, así como diferentes clases de presión como 1,6 MPa y 2,5 MPa (consulte la tabla de especificaciones anterior) para satisfacer los diferentes diseños de tuberías y requisitos de presión.
Soporte de servicio perfecto:
Consulta profesional: nuestro equipo técnico puede brindarle asistencia en la selección para garantizar que la válvula se adapte perfectamente a su sistema.
Garantía de calidad: ofrecemos un período de garantía claro para nuestros productos y admitimos pruebas de muestras.
Logística conveniente: embalaje resistente, los componentes clave tienen un código de color claro, conveniente para contar e instalar en el sitio, también podemos organizar un transporte internacional eficiente.

Estándares de implementación

Sigue las reglas	ESTÁNDAR
Diseño y fabricación	GB 12233/GB 12235
Longitud de la estructura	GB 12221/JB96 (serie larga)
Longitud de la estructura	GB78/JB79 (GB, HG, SH)
Prueba de presión	GB/T 13927
Firmar	ES 12220
Disponibilidad	GB/T12252

Tamaño de conexión principal de válvula de ángulo/acelerador de 1,6 MPa

DN	L	D	D1	D2	f	b	z-φd	Hacer	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

Válvula de ángulo/acelerador Tamaño de conexión principal de 2,5 MPa

DN	L	D	D1	D2	f	b	z-φd	Hacer	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850

Etiquetas calientes: Válvula de globo tipo ángulo de alta presión, China, personalizada, calidad, duradera, avanzada, fabricante, proveedor, fábrica, en stock
