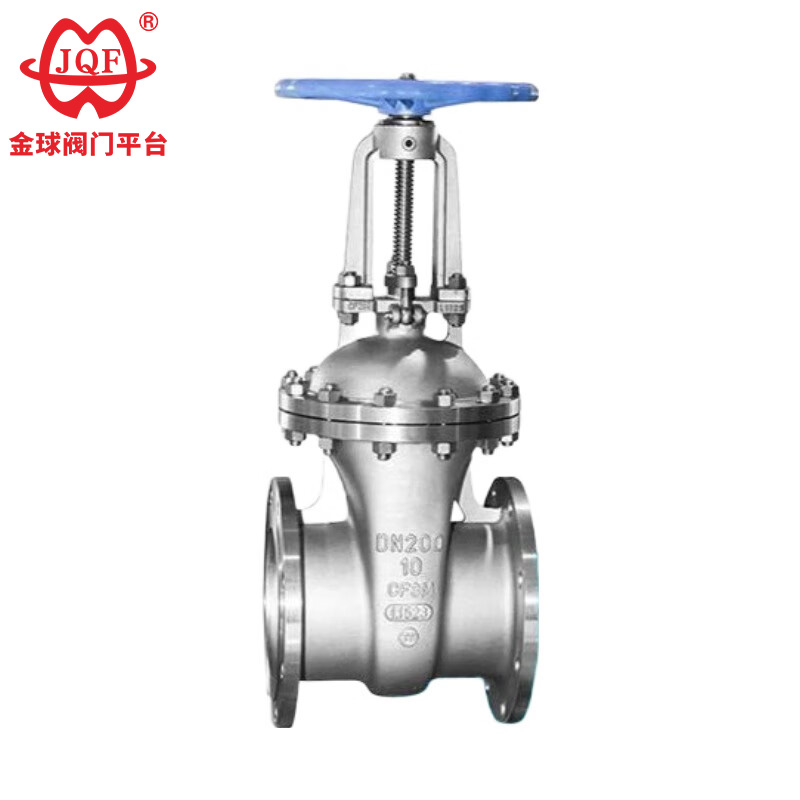

Válvula de compuerta de acero inoxidable estándar GB

Precauciones clave:

1. Inspección previa a la instalación: Confirme la compatibilidad del material de la válvula con el medio, la temperatura y la presión del fluido. Inspeccione la duradera cara del extremo de la válvula de compuerta de acero inoxidable estándar GB en busca de rayones. Asegúrese de que el material de la junta cumpla con los requisitos de uso y confirme que los pernos/tuercas cumplan con los requisitos de resistencia.
2. Alineación de la instalación: No fuerce la alineación. La desalineación puede provocar deformación del asiento de la válvula, fugas o tensión estructural. Apoye la tubería de forma independiente cerca de la válvula. Apriete los pernos gradualmente en una secuencia en forma de estrella hasta lograr un par uniforme. Después de que el sistema haya funcionado durante 24 a 48 horas, vuelva a apretar los pernos.
3. Procedimientos operativos: La válvula de compuerta de acero inoxidable estándar GB de alta calidad debe estar completamente abierta o completamente cerrada; la apertura parcial acelerará la erosión del asiento/placa de la válvula por el fluido de alta velocidad. Operar únicamente usando el volante; nunca utilice una llave o palanca. El vástago de la válvula debe lubricarse trimestralmente.
4. Pruebas y mantenimiento: Después de la instalación, antes de la puesta en servicio del sistema, se debe realizar una prueba de presión estática en la válvula de compuerta de acero inoxidable estándar GB a 1,5 veces la presión nominal PN. Durante la prueba, la válvula debe estar aislada del equipo aguas abajo.
5.Almacenamiento y manipulación: Las válvulas deben almacenarse en interiores y protegerse de la humedad. Antes de la instalación, las tapas de los extremos deben permanecer en la posición instalada.

Características

1. La válvula de compuerta de acero inoxidable estándar GB está hecha de acero inoxidable austenítico, que tiene una excelente resistencia a la corrosión causada por medios ácidos oxidantes.
2. Cuando el medio fluye a través de la válvula de compuerta de acero inoxidable estándar GB, la dirección del flujo permanece sin cambios, lo que resulta en una baja resistencia al fluido.
3. La dirección del movimiento de la compuerta es perpendicular a la dirección del flujo del medio, lo que resulta en un par de apertura y cierre bajo y un funcionamiento sin esfuerzo.
4. La dirección del flujo del medio no tiene restricciones, sin perturbar el flujo del fluido ni reducir la presión. El medio puede fluir desde cualquier lado de la válvula de compuerta, logrando su propósito previsto. Es particularmente adecuado para tuberías donde la dirección del flujo del medio puede cambiar.
5. La válvula de compuerta de acero inoxidable estándar GB se instala verticalmente dentro del cuerpo de la válvula, lo que resulta en una longitud estructural corta.
6.La válvula de compuerta de acero inoxidable estándar GB tiene un buen rendimiento de sellado. El desgaste de la superficie de sellado es mínimo cuando está completamente abierta.

Estándar ejecutivo

Especificaciones de diseño: GB/T 12234
Longitud de la estructura: GB / T 12221
Brida de conexión: JB / T 79.1
Prueba e inspección: JB/T 9092
Presión - Temperatura: GB / T 9131
Identificación del producto: GB/T 12220

Parámetros de rendimiento

Temperatura media y aplicable adecuada

El material de la parte principal.

La forma principal y las dimensiones de conexión.

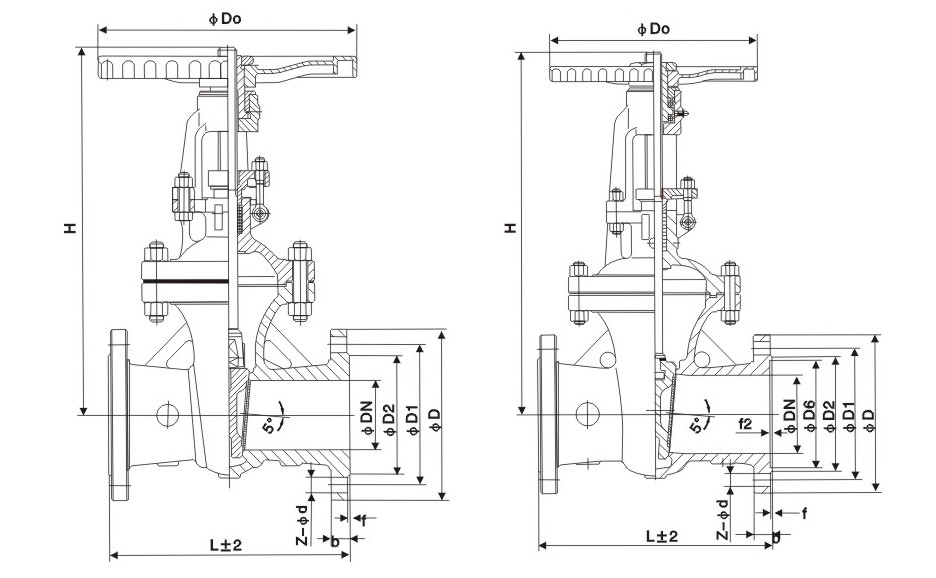

Imagen de estructura
