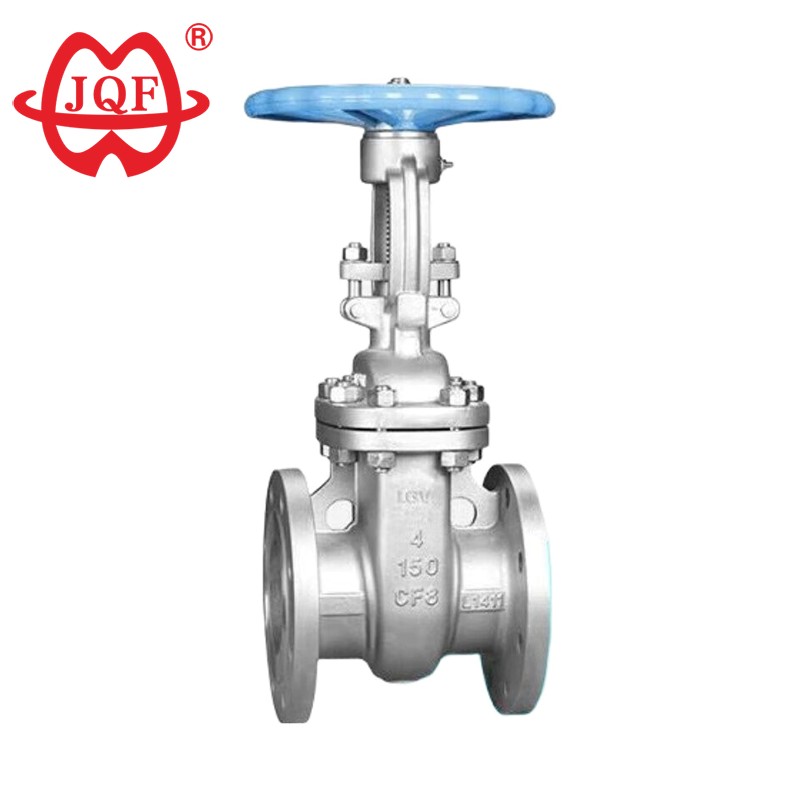

Esta duradera válvula de compuerta de acero inoxidable API presenta un diseño de paso total que ofrece una eficiencia hidráulica excepcional. Cuando está completamente abierto, el medio fluye directamente con una mínima resistencia al fluido, lo que reduce la pérdida de presión del sistema. Las superficies de sellado de precisión de la válvula de compuerta de acero inoxidable API utilizan un diseño de sello endurecido, lo que proporciona resistencia al desgaste y a la corrosión y un rendimiento superior en comparación con las válvulas de compuerta tradicionales. Durante la operación, la compuerta se mueve verticalmente hacia arriba contra el flujo, logrando un accionamiento extremadamente suave con un torque mínimo requerido, reduciendo así la carga de trabajo del operador. Diseñada para aplicaciones generales, la válvula de compuerta de acero inoxidable API cuenta con una estructura simple y compacta, conforme a los estándares API 600. Su diseño adaptable puede soportar presiones, temperaturas y diámetros extremos, y es compatible con diversos medios y entornos operativos. Además, la axisimetría en el estado completamente abierto crea un paso de medio turbulento y sin obstrucciones, lo que elimina las perturbaciones del flujo y garantiza un funcionamiento fluido de la tubería.
En las operaciones upstream de petróleo y gas, las válvulas de compuerta de acero inoxidable API se utilizan para aislar tuberías de boca de pozo, manejar la extracción de petróleo crudo en condiciones de alta presión y regular fluidos que contienen azufre con una tolerancia extremadamente alta al sulfuro de hidrógeno (H₂S). La construcción de acero inoxidable endurecido de las válvulas de compuerta de acero inoxidable API previene el agrietamiento por tensión de sulfuro en ambientes ricos en sulfuro de hidrógeno, lo que las convierte en un componente indispensable de los componentes de boca de pozo y colectores de producción.
En las plantas de procesamiento de productos químicos, las válvulas de compuerta de acero inoxidable API manejan eficazmente medios corrosivos, incluidos ácidos, álcalis y solventes. Las plantas de energía utilizan válvulas de compuerta de acero inoxidable API en los sistemas de agua de alimentación de calderas, utilizando su función de cierre hermético para evitar la pérdida de vapor durante el arranque de la turbina.
Los ingenieros de tratamiento de agua utilizan válvulas de compuerta de acero inoxidable API en las salidas de desalinización de agua de mar para combatir el desgaste causado por la corrosión de la sal. Debido a su resistencia a la corrosión galvánica, estas válvulas son constantemente la opción preferida para sistemas de lastre de agua de mar en instalaciones marinas y costa afuera.
Diseño y Fabricación: API 600
Tamaño de brida: ANSI B16.5
Longitud de la estructura: ANSI B16.10
Presión ~ Temperatura: ANSI B16.34
Inspección y pruebas: API 598
| Presión nominal (libras) | prueba de fuerza | Prueba de sello de agua | Prueba de sellado de gas | |||
| MPa | lbf/pulg2 | MPa | lbf/pulg2 | MPa | lbf/pulg2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Carrocería, capó, portón | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Superficie de sellado | Cr13 o carburo cementado | Cuerpo (W) o carburo cementado (Y) | ||||
| Tallo y partes internas | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| relleno | Grafito flexible | |||||
| Empaquetadora | Junta enrollada en espiral de acero inoxidable. | |||||
| Medios adecuados | Agua, vapor, aceite, etc. | Ácido nítrico y otros medios corrosivos. | Medios oxidantes fuertes | Ácido acético y otros medios corrosivos. | ||
| temperatura adecuada | -29~425℃ | -40~500℃ | ||||
| Diámetro nominal | Las principales dimensiones y dimensiones de conexión. | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| 150 libras | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 libras | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
