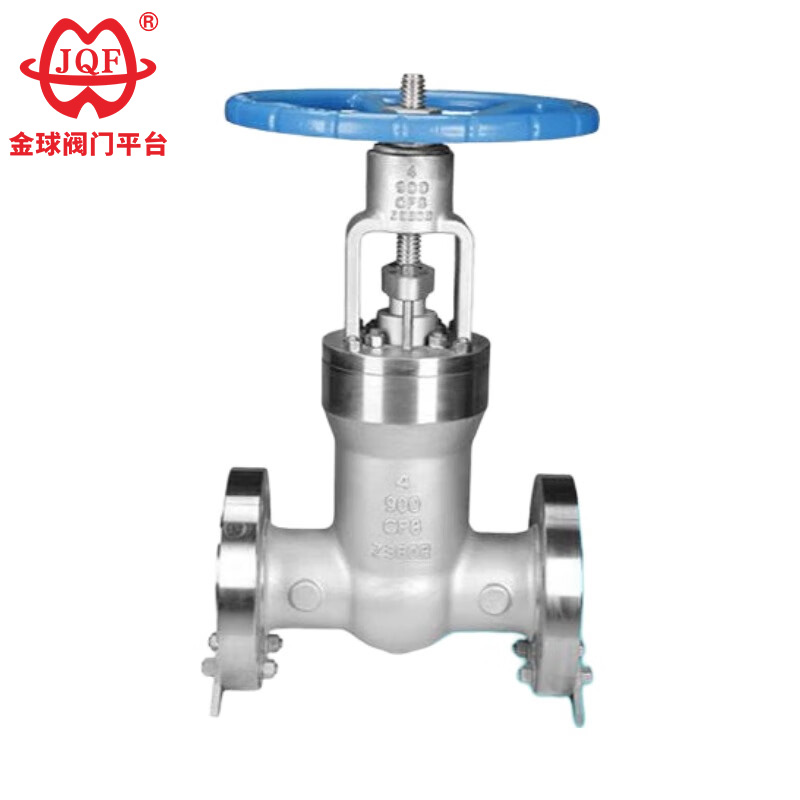

Válvula de compuerta API de alta presión

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

Estándar ejecutivo

Criterios de diseño: API 600 / ASME B16.34
Longitud de la estructura ASME B16.10
Tamaño de soldadura a tope ASME B16.5
Prueba e inspección API 598
Presión - Temperatura: ASME B16.34

Características

Las válvulas de compuerta API de alta presión también se denominan válvulas para plantas de energía. Se utilizan principalmente en diversos sistemas de tuberías de centrales térmicas, encargados de conectar o desconectar el flujo de medios (como agua o vapor). En comparación con las válvulas comunes, la característica sobresaliente de las válvulas para centrales eléctricas es su capacidad para soportar temperaturas y presiones muy altas. También tienen un diseño especial: una estructura autosellante. Este diseño tiene una ventaja: cuanto mayor sea la presión del sistema, mejor será el efecto de sellado. Estas características los hacen ampliamente utilizados en condiciones de trabajo específicas de alta temperatura y alta presión, y son difíciles de reemplazar con otros productos de válvulas.
1. Apertura y cierre sin fricción: esta característica resuelve el problema de la fricción entre las superficies de sellado de las válvulas tradicionales, lo que resulta en un rendimiento de sellado más estable.
2. Estructura montada en la parte superior: después de instalar la válvula en la tubería, si se requiere inspección o mantenimiento, se puede realizar directamente en línea sin quitarla. Esto reduce significativamente el tiempo de inactividad y ahorra costes de mantenimiento.
3. Diseño de asiento único: Elimina el problema del aumento anormal de presión en la cavidad de la válvula que afecta el uso seguro.
4. Diseño de bajo par: el vástago de la válvula, diseñado con una estructura especial, permite abrir y cerrar fácilmente con una fuerza mínima.
5. Estructura de sellado en forma de cuña: La válvula de compuerta de alta presión API utiliza la fuerza mecánica proporcionada por el vástago de la válvula para presionar la compuerta en forma de cuña contra el asiento de la válvula para lograr el sellado, asegurando que el rendimiento de sellado de la válvula permanezca estable y no se vea afectado por las fluctuaciones en la presión de la tubería.
6. Estructura de la superficie de sellado autolimpiante: cuando la compuerta de la válvula de compuerta de alta presión API se abre desde el asiento de la válvula, el fluido en la tubería fluye uniformemente a lo largo de toda la circunferencia de la superficie de sellado de la compuerta. Esto evita que el fluido de alta velocidad erosione solo una parte del asiento de la válvula y también elimina las impurezas acumuladas en la superficie de sellado, logrando la autolimpieza.

Parámetros de rendimiento

El material de la parte principal.

La forma principal y las dimensiones de conexión.
