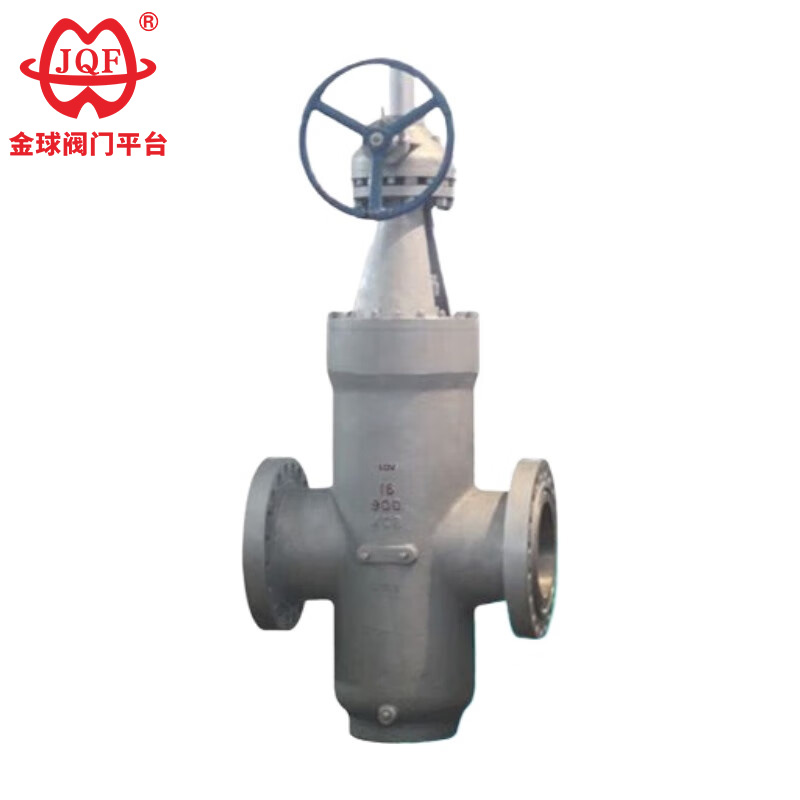

Válvula de compuerta plana

1. Diseño de paso total para una resistencia mínima al flujo.
2.Limpieza de tuberías asistida por cepillo,
3.Asiento flotante para sellado bidireccional.
4.Bajo par de apertura y cierre
5. Fácil operación y mecanismos de inyección de grasa y alivio de presión para garantizar una alta seguridad.
6. Rendimiento sin fugas.

Uso del producto

JQF Valve fabrica válvulas de compuerta plana, un tipo de válvula deslizante. El elemento de cierre puede ser una puerta simple o una puerta doble con un mecanismo de expansión en el medio. La presión de la compuerta contra el asiento de la válvula está controlada por la presión del medio que actúa sobre la compuerta flotante o el asiento de la válvula flotante. En el caso de una válvula de doble compuerta, el mecanismo de expansión entre las dos compuertas complementa esta presión.

Categorías de productos

Características estructurales

1. Sellado bidireccional flotante
El asiento de válvula de compuerta plano personalizado permite la apertura y el cierre bidireccionales, lo que garantiza un sellado confiable y un funcionamiento flexible.
2. Material guía duro y resistente a la corrosión
La compuerta está equipada con tiras guía para un posicionamiento preciso y la superficie de sellado está rociada con una capa antierosión de carburo de tungsteno.
3. Diseño de resistencia al flujo cero
Resistencia a alta presión del cuerpo de la válvula de compuerta plana; cuando está completamente abierto, el canal de flujo directo se aproxima a una tubería de igual diámetro (resistencia al flujo ≤ 0,03).
El sellado multietapa con empaquetadura compuesta en el vástago de la válvula reduce el coeficiente de fricción en un 40%.
4. Mecanismo de sellado de dos etapas
Al cerrar en el sentido de las agujas del reloj:
La presión media empuja el asiento de la válvula de entrada para formar un sello primario.
La compuerta presiona contra el asiento de la válvula de salida para formar un sello doble.
5. Mantenimiento en línea revolucionario
La estructura de doble sello permite el reemplazo de piezas vulnerables sin interrupción de la producción; Esta tecnología lidera productos similares tanto a nivel nacional como internacional.
6. Control progresivo de apertura y cierre
Al abrir en sentido antihorario, la puerta se eleva y el orificio guía se superpone gradualmente con el canal, logrando una apertura total del 100% en la posición límite.

Estándares de diseño

Diseño y fabricación de normas: JB/T 5298
Estándar de longitud de estructura: JB/T 5298
Estándar de brida de conexión: GB / T 9113
Grado de temperatura de presión: GB / T 12224-2005
Estándares de prueba: GB/T 13927-2008, JB/T 5298

Parámetros de rendimiento

La forma principal y las dimensiones de conexión.

Imagen de estructura
