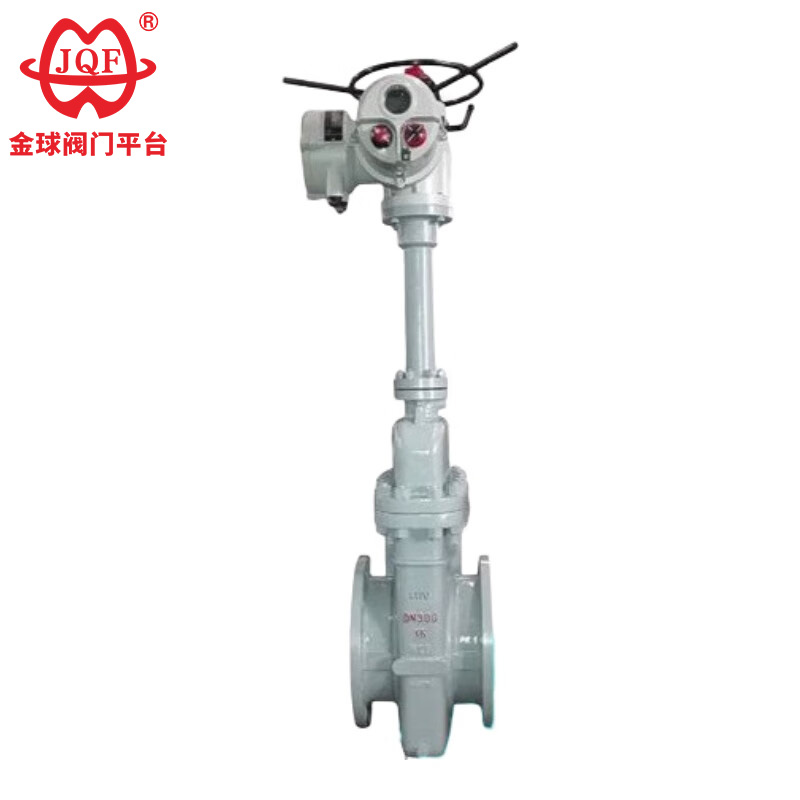

Válvula de compuerta plana eléctrica

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Clasificación por método de actuación: válvula de compuerta paralela manual, válvula de compuerta paralela neumática, válvula de compuerta paralela eléctrica
2. Clasificación por escenarios de aplicación: válvula de compuerta paralela de tipo orificio, válvula de compuerta paralela de tipo sin orificio, válvula de compuerta paralela específica para yacimientos petrolíferos, válvula de compuerta paralela de transporte por tubería, válvula de compuerta paralela de sistema de gas

Características estructurales

1. Sello bidireccional flotante
El asiento flotante de la válvula de compuerta plana eléctrica permite la apertura y el cierre bidireccionales, lo que garantiza un sellado confiable y un funcionamiento flexible.
2. Material guía duro resistente a la corrosión
La compuerta está equipada con tiras guía para un posicionamiento preciso y la superficie de sellado está recubierta con una capa anticorrosión de carburo de tungsteno.
3. Diseño de resistencia al flujo cero
El cuerpo de la válvula de compuerta plana eléctrica tiene resistencia a alta presión; cuando está completamente abierto, la trayectoria del flujo directo se aproxima a la de una tubería del mismo diámetro (resistencia al flujo ≤0,03).
El vástago de la válvula utiliza un sello de múltiples etapas con empaquetadura compuesta, lo que reduce el coeficiente de fricción en un 40%.
4. Mecanismo de sellado de dos etapas
Al cerrar en el sentido de las agujas del reloj:
La presión media empuja el asiento de la válvula de entrada para formar un sello primario.
La compuerta presiona contra el asiento de la válvula de salida para formar un sello doble.
5. Mantenimiento en línea revolucionario
La estructura de doble sello permite la sustitución de piezas de desgaste sin interrumpir la producción; Esta tecnología es líder entre productos similares tanto a nivel nacional como internacional.
6. Control progresivo de apertura y cierre
Al abrir en sentido antihorario, la puerta se eleva y el orificio guía se superpone gradualmente con el canal, logrando una apertura total del 100% en la posición extrema.

Estándares de diseño

Parámetros de rendimiento

La forma principal y las dimensiones de conexión.

Imagen de estructura
