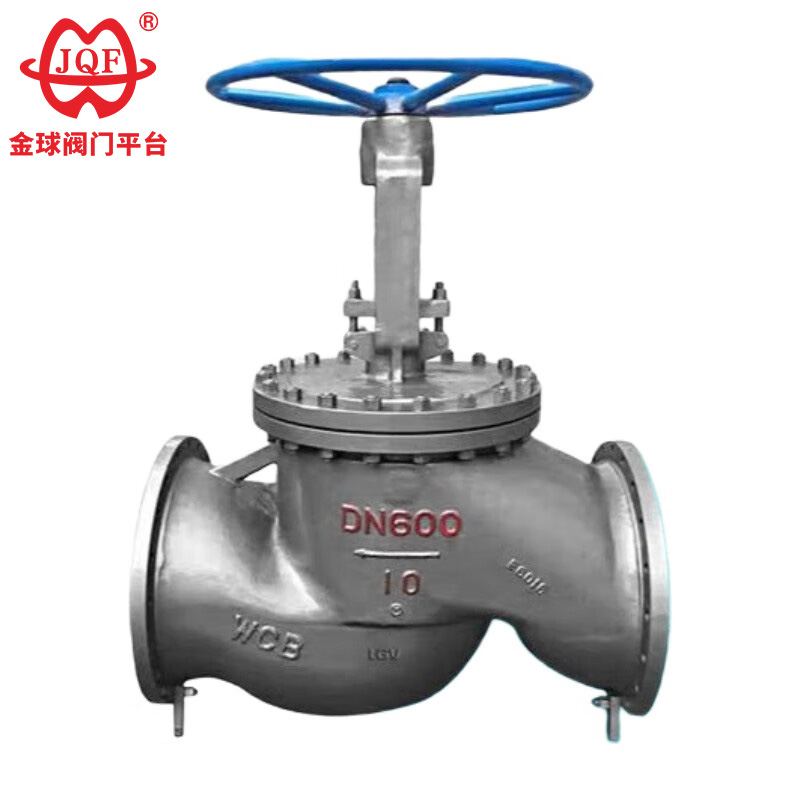

Válvula de globo estándar GB

Las válvulas de globo estándar tipo GB J41H, J41Y y J41W personalizadas y de alta calidad son fabricadas por JQF Valve, un fabricante profesional de válvulas en China. Sus partes de apertura y cierre son discos de válvula cilíndricos y la superficie de sellado es plana o cónica. Los discos de válvula se mueven linealmente a lo largo de la línea central del fluido. Las válvulas de globo estándar GB solo son adecuadas para aplicaciones completamente abiertas o completamente cerradas y generalmente no se usan para regular el flujo, pero la regulación y estrangulación del flujo se pueden realizar según las necesidades del cliente.

Enviar Consulta

Descripción del Producto

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

La válvula de globo estándar GB en stock es adecuada para rangos de presión de PN1.6-PN16 y tamaños de DN15-DN400, siempre se utilizan en las industrias metalúrgica, química, de gases medicinales y energética.

Características estructurales

¡Innovamos continuamente y buscamos la excelencia, manteniéndonos al día con sus válvulas de globo estándar GB de alta calidad y un excelente servicio al cliente! Introducimos activamente equipos avanzados, gestión empresarial y personal de servicio técnico, esforzándonos por construir una marca de válvulas nacional e internacional de alta calidad. Damos la bienvenida a clientes nuevos y antiguos para que visiten e inspeccionen nuestras instalaciones, cooperen para beneficio mutuo y creen conjuntamente un futuro mejor.

Estándar ejecutivo

Especificaciones de diseño: GB/T 12235
Longitud de la estructura: GB / T 12221
Conexión de brida: JB / T 79
Prueba e inspección: JB/T 9002
Identificación del producto: GB/T 12220
Especificaciones de entrega: JB / T 7928

Características

1. Estructura simplificada y optimizada: un diseño simplificado mejora la eficiencia de fabricación de componentes y mantenimiento de equipos en un 30 %. 2. Control instantáneo de apertura y cierre: el diseño de estructura de microcarrera logra una velocidad de respuesta de apertura y cierre de 0,8 segundos por ciclo. 3. Sistema de sellado duradero: la tecnología de superficie de sellado autolubricante logra un coeficiente de fricción ultrabajo; La capa de sellado compuesta tiene una vida útil antienvejecimiento que supera los 50.000 ciclos de apertura y cierre.

Parámetros de rendimiento

modelo		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Presión de trabajo (MPa)		1,6~16,0
temperatura adecuada (℃)		≤425		≤150
Medios adecuados		Agua, vapor, aceite		Medio corrosivo débil
material	cuerpo, capó	Acero carbono		Acero inoxidable cromo níquel-titanio
	Vástago de válvula	Acero inoxidable cromado		Acero inoxidable cromo níquel-titanio
	Superficie de sellado	Aleaciones a base de hierro para superficies	Aleación de revestimiento duro	Material del cuerpo
	relleno	Grafito de amianto, grafito flexible, PTFE

La forma principal y el tamaño de la conexión.

Diámetro nominal	Las principales dimensiones y dimensiones de conexión.
Diámetro nominal	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

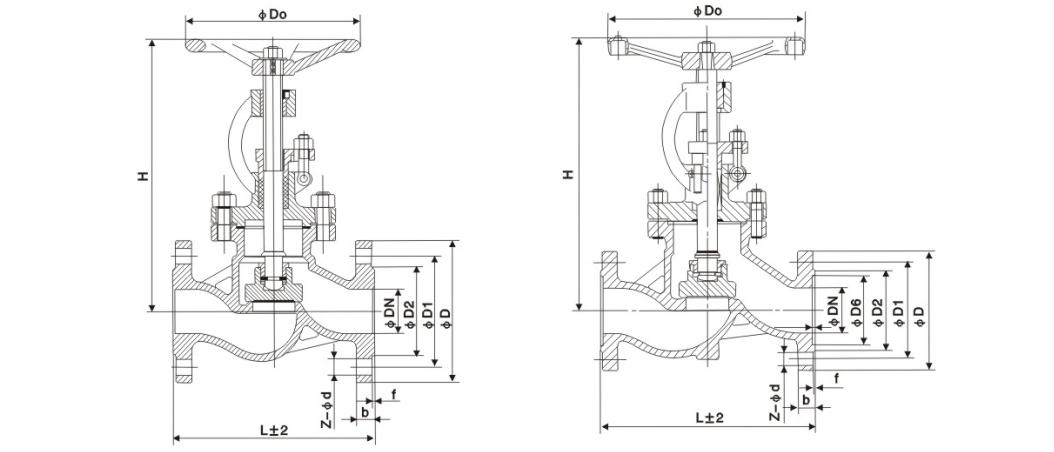

Imagen de estructura
