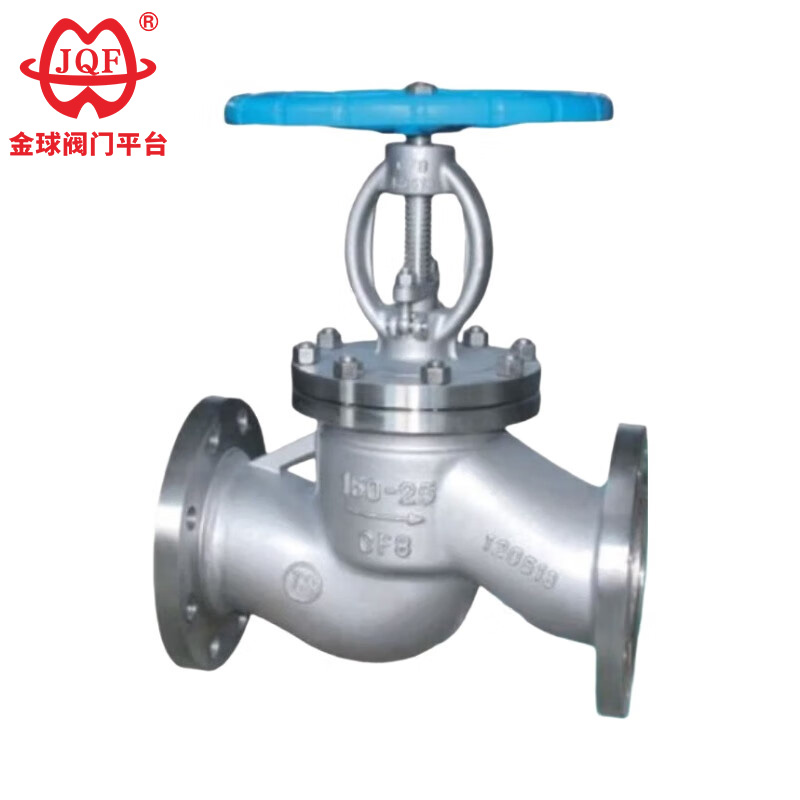

Válvula de globo con brida de acero inoxidable

Las válvulas de globo con bridas de acero inoxidable J41H, J41Y y J41W de alta calidad fabricadas por la fábrica JQF Valve son los componentes de apertura y cierre de las válvulas cilíndricas. La superficie de sellado es plana o cónica y la válvula se mueve linealmente a lo largo de la línea central del fluido. Las válvulas de compuerta GB solo son adecuadas para aplicaciones completamente abiertas y completamente cerradas y generalmente no se usan para regular el flujo. La personalización para regulación y estrangulamiento está disponible a pedido.

Enviar Consulta

Descripción del Producto

JQF Valve es una fábrica de fabricación de válvulas de proceso completo que integra investigación científica, diseño, producción, ventas y servicio posventa. Nuestra válvula de globo con bridas de acero inoxidable de alta calidad es una válvula de seguridad diseñada específicamente para el control de cierre de tuberías de medios como amoníaco y gas natural. Presenta un rendimiento de sellado estable, fuerte resistencia a la corrosión y fácil operación. Fabricada con materiales resistentes a la corrosión, como el acero inoxidable, es adecuada para la industria química y resuelve los problemas de poca resistencia a la corrosión y fácil fuga de las válvulas comunes. También se puede utilizar para regular el flujo. Organizamos nuestra gestión de producción y operación de acuerdo con los estándares del sistema de calidad GB/T19001-2000-ISO9001:2000, guiados por el principio de "fabricar productos de alta calidad". Introducimos continuamente líneas de producción y equipos internacionalmente avanzados y desarrollamos continuamente nuevos productos para satisfacer las necesidades de los clientes. Mirando hacia el futuro, permítanos brindarle servicios integrales a través de Internet y comunicación interactiva.

1. La estricta selección de materiales garantiza la calidad.
2. La válvula de globo con brida de acero inoxidable es resistente al desgaste, a la corrosión, a la alta presión y a las altas temperaturas, y tiene una larga vida útil.
3. Es flexible de instalar, fácil de desmontar y cuenta con una cómoda rotación del volante.
4. La válvula de globo con brida de acero inoxidable es resistente al agua y al polvo, tiene una estructura razonable, un diseño perfecto y un excelente rendimiento de sellado.
5. La válvula de globo con brida de acero inoxidable se utiliza principalmente para controlar amoníaco, gas combustible y medios gaseosos como nitrógeno e hidrógeno.

Estándares de implementación

Especificaciones de diseño: GB/T 12235
Longitud de la estructura: GB / T 12221
Conexión de brida: JB / T 79
Prueba e inspección: JB/T 9002
Identificación del producto: GB/T 12220
Especificaciones de entrega: JB / T 7928

Parámetros de rendimiento

modelo		J41H-16C~160C	J41Y-16C~160C	J41W-16P~160P
Presión de trabajo (MPa)		1,6~16,0
temperatura adecuada (℃)		≤425		≤150
Medios adecuados		Agua, vapor, aceite		Medio corrosivo débil
material	cuerpo, capó	Acero carbono		Acero inoxidable cromo níquel-titanio
	Vástago de válvula	Acero inoxidable cromado		Acero inoxidable cromo níquel-titanio
	Superficie de sellado	Aleaciones a base de hierro para superficies	Aleación de revestimiento duro	Material del cuerpo
	relleno	Grafito de amianto, grafito flexible, PTFE

La forma principal y las dimensiones de conexión.

Diámetro nominal	Las principales dimensiones y dimensiones de conexión.
Diámetro nominal	L	D	D1	D2	b	Zd	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

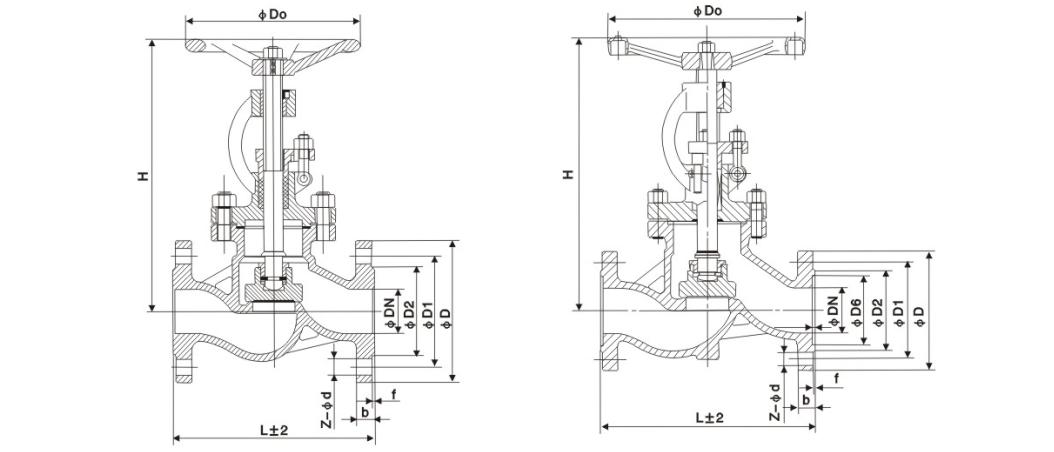

Imagen de estructura
