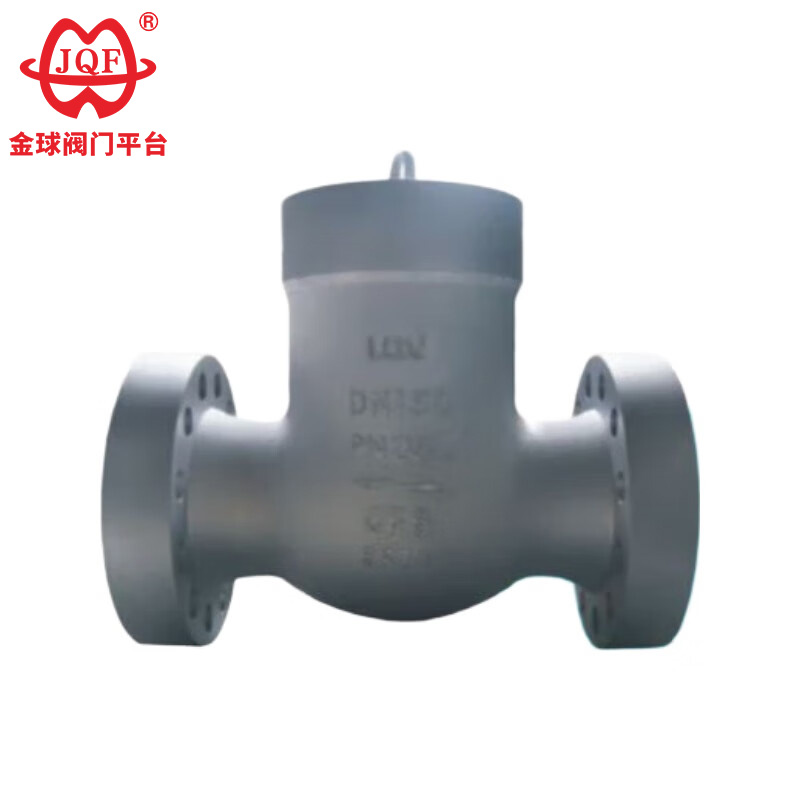

Válvula de retención neumática extractora

Jinqiu Valve fabrica y vende principalmente válvulas de bola, válvulas de mariposa, válvulas de compuerta, válvulas de retención, bridas y otros productos. Nuestras válvulas de retención neumáticas extractoras personalizadas y de alta calidad se producen de acuerdo con los estándares GB, ANSI, JIS y DIN, y sus principales ventajas radican en su sellado confiable y supresión efectiva del golpe de ariete. Nuestros productos ofrecen una buena ventaja de precio y cubren la mayor parte de los mercados de China, así como de Europa, el sudeste asiático y el Medio Oriente. Esperamos convertirnos en su socio a largo plazo en China.

Enviar Consulta

Descripción del Producto

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. Múltiples conexiones finales, métodos de conexión VCR/ajuste de compresión/hembra/macho son opcionales.
2. Diseño totalmente soldado, sin roscas internas.
3. El anillo de sellado FKM garantiza la posibilidad de conmutación sellada.
4. Se puede generar flujo directo cuando la presión aguas arriba es inferior a 0,14 bar (2 PSIG).
5. Se puede cerrar cuando la contrapresión es inferior a 0,4 bar (2 PSIG).
6. La rugosidad promedio estándar de la superficie interna es Ra20 uin. (0,5 um), electropulido hasta una rugosidad de Ra10 uin. (0,25 um) es opcional.

Nota

La válvula de retención neumática del extractor está diseñada únicamente para controlar la dirección del flujo y nunca debe usarse como dispositivo de liberación de seguridad.
Cuando la válvula de retención neumática del extractor no se ha abierto durante un período de tiempo, su presión de apertura inicial puede ser mayor que la presión de apertura establecida.
Válvula de retención de soldadura a tope de alta temperatura tipo H64Y 1500 (Lb) ~ 2500 (Lb) para Class1500 ~ 2500Lb, temperatura de funcionamiento -29 ~ 570 ℃ petróleo, químicos, centrales térmicas y otras condiciones de la tubería.

H64Y-1500Lb forma principal y dimensiones de conexión

Diámetro nominal PNS(pulg.)	Dimensiones y dimensiones de conexión.			peso
Diámetro nominal PNS(pulg.)	d	L	H	peso
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb forma principal y dimensiones de conexión

Diámetro nominalPNS(pulg.)	Dimensiones y dimensiones de conexión.			peso
Diámetro nominalPNS(pulg.)	d	L	H	peso
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

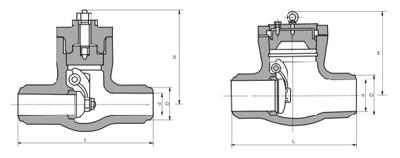

Imagen de estructura
