Jinqiu Valve, un fabricante profesional de válvulas de retención en China, nuestras válvulas de retención API están diseñadas y fabricadas completamente de acuerdo con los estándares estadounidenses. Estas válvulas presentan una estructura estéticamente agradable y tecnología avanzada. Las válvulas de retención API abren y cierran automáticamente el disco de la válvula según el flujo del medio para evitar el reflujo. También se les conoce como válvulas unidireccionales, válvulas de retención o válvulas de reflujo. Sus funciones principales son evitar el reflujo del medio, evitar la inversión de la bomba y el motor de accionamiento y evitar fugas del medio dentro del contenedor.
1. Baja resistencia al flujo: cuando la válvula de retención API está completamente abierta, la ruta del flujo casi no está obstruida, lo que resulta en una baja caída de presión.
2. Cierre rápido y prevención de reflujo: La acción de palanca del disco de la válvula permite una respuesta y cierre rápidos incluso al inicio del reflujo.
3. Amplia aplicabilidad: Adecuado para una amplia gama de diámetros de tubería, desde DN50 hasta DN1200 y superiores.
| Número de serie | nombre del proyecto | parámetro | |||||
| 1 | Presión nominalPN（MPa) | 150 libras | 300 libras | 600 libras | 900 libras | 1500 libras | 2500 libras |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Presión de prueba de resistencia de la carcasa | Presión nominal a temperatura ambiente 1,5 veces | |||||
| 3 | Presión de prueba de sellado de alta presión | Presión nominal a temperatura ambiente 1,1 veces | |||||
| 4 | Presión de trabajo a temperatura ambiente. | Presione la clasificación de presión y temperatura ASME B16.34 | |||||
| estándares de diseño | Longitud de la estructura | Tamaño de conexión de brida | Prueba e inspección | Referencia de presión y temperatura. |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nombre de la pieza | Nombre del material | |||||
| Cuerpo | A216 WCB | A217 WC6 | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| tapa | A216 WCB | A217 WC6 | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| Placa de válvula | A216 WCB | A217 WC6 | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| Superficie de sellado | 13Cr/STL | STL | Cuerpo / STL | Cuerpo / STL | Cuerpo / STL | Cuerpo / STL |
| Eje de válvula | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Empaquetadora | Grafito flexible | Grafito flexible | Grafito flexible | Grafito flexible | Grafito flexible | Grafito flexible |
| tornillo | A193B7 | A193B16 | A193B8 | A193 B8M | A193B8 | A193 B8M |
| Tuerca | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura de funcionamiento | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Medios adecuados | vapor | vapor | Corrosivo débil | Corrosivo débil | Corrosivo débil | Corrosivo débil |

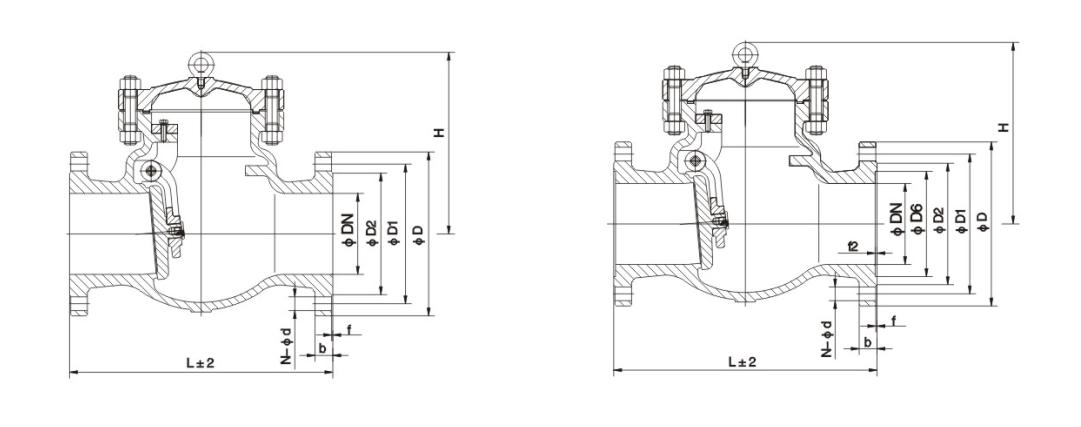

| Diámetro nominal | tamaño | ||||||||
| m | en | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150 libras | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300 libras | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600 libras | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
