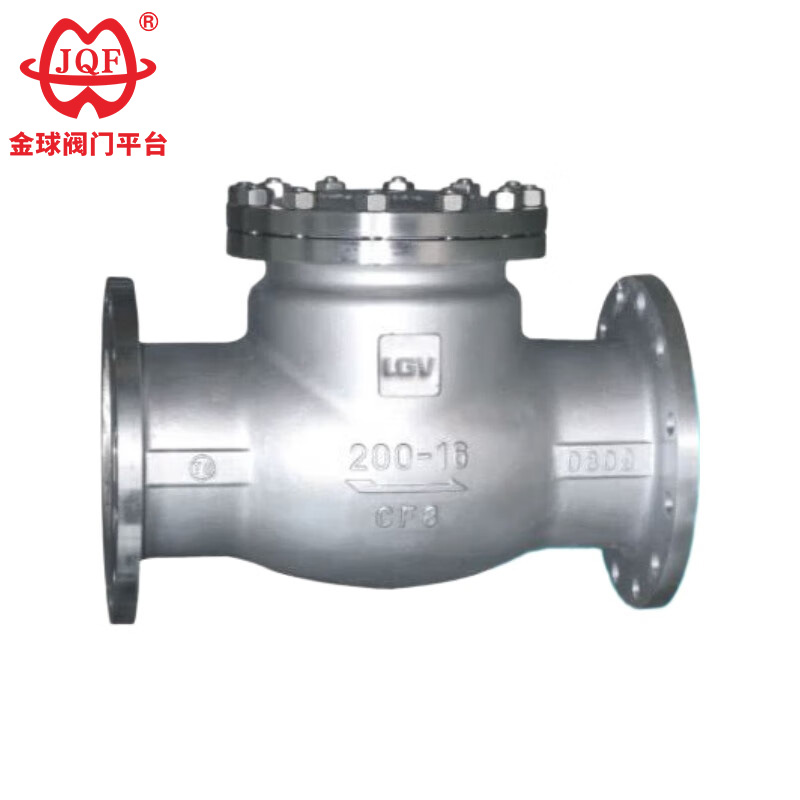

Jinqiu Valve, un fabricante profesional de válvulas de retención de acero inoxidable en China, que fabrica válvulas de retención de acero inoxidable cuyos balancines utilizan una estructura de conexión esférica en la unión del balancín y el disco de la válvula. Esto permite que el disco de la válvula tenga un cierto grado de libertad dentro de un rango de 360 grados y proporciona una compensación de microposición adecuada.
Estas válvulas se utilizan ampliamente en las industrias química, metalúrgica y farmacéutica. Las válvulas de retención de acero inoxidable tipo H44W y H44Y se utilizan en sistemas de tuberías, principalmente para evitar el reflujo del medio, evitar que la bomba y su motor de accionamiento se inviertan y evitar fugas del medio dentro de los contenedores. Las válvulas de retención también se pueden utilizar en tuberías donde la presión puede ser mayor que la del sistema principal o auxiliar.
1. Baja caída de presión: El diseño de paso total de la válvula de retención de acero inoxidable garantiza una resistencia mínima al flujo cuando está abierta, lo que ahorra energía en el sistema.
2. Funcionamiento completamente automático: la válvula de retención de acero inoxidable no requiere fuente de alimentación externa ni intervención manual; Funciona únicamente en función del flujo y la presión de la línea.
3. Sellado confiable: Ofrece un asiento de metal con metal o resistente (blando) para evitar el reflujo.
4. Diseño robusto y simple: La válvula de retención de acero inoxidable tiene pocas piezas móviles, alta confiabilidad y requiere un mantenimiento mínimo.
| modelo | H44W-16P~250 | |
| Presión de trabajo (MPa) | 1,6~25 | |
| temperatura adecuada (℃) | ≤550 | |
| Medios adecuados | Medio corrosivo débil | |
| material | Cuerpo, capó, disco. | Acero inoxidable cromo níquel-titanio |
| Superficie de sellado | Cuerpo sellado | |
| Nombre de la pieza | Nombre del material | |||
| Cuerpo | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| tapa | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| Placa de válvula | A351 CF8 | A351CF8M | A351 CF3 | A351 CF3M |
| Superficie de sellado | Cuerpo / STL | Cuerpo / STL | Cuerpo / STL | Cuerpo / STL |
| Eje de válvula | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Empaquetadora | Grafito flexible | Grafito flexible | Grafito flexible | Grafito flexible |
| tornillo | A193B8 | A193 B8M | A193B8 | A193 B8M |
| Tuerca | A194 8 | A194 8M | A194 8 | A194 8M |
| Temperatura de funcionamiento | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Medios adecuados | Corrosivo débil | Corrosivo débil | Corrosivo débil | Corrosivo débil |
| Diámetro nominalDN | Las principales dimensiones y dimensiones de conexión. | ||||||
| L | D | D1 | D2 | b | Zd | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
