Válvula de compuerta con bridas de alta presión

JQF Valve factory es un fabricante profesional de válvulas de compuerta con bridas de alta presión en China. Producimos válvulas de compuerta con bridas de alta presión y alta calidad, que están diseñadas específicamente para soportar entornos de alta presión y utilizar conexiones de brida. Desde el diseño y la selección de materiales hasta los procesos de fabricación y los estándares de prueba, los requisitos para las válvulas de compuerta con bridas de alta presión superan con creces los de las válvulas de compuerta ordinarias, lo que garantiza su funcionamiento seguro y estable en campos industriales críticos como las industrias petrolera, química y energética.

Enviar Consulta

Descripción del Producto

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

Estándares de diseño

Estándar de diseño: GB/T 12234-2007
Longitud de estructura GB/T 12221-2005
Conexión para soldadura a tope tamaño NB/T 4704-2014
Prueba e Inspección NB/T 4704-2014
Presión - Temperatura: NB/T 4704-2014

Parámetros de rendimiento

modelo	PN	Presión de trabajo/MPa	temperatura adecuada/℃	Medios adecuados	Cuerpo
Z61Y-250	250	25	≤570	vapor	WC9
Z61Y-320	320	32	≤570	vapor	WC9

El material de la parte principal.

modelo	材料
modelo	Cuerpo	Placa de válvula	tapa	Madre madre	relleno
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	Grafito flexible
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	Grafito flexible

La forma principal y las dimensiones de conexión.

DN	L	D	H	D0	peso/kg
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

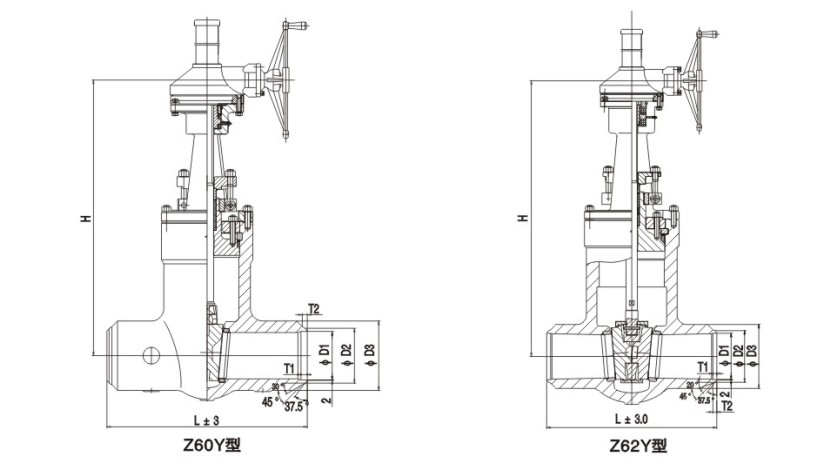

Imagen de estructura

Características estructurales

Estas válvulas de compuerta con bridas de alta presión son cruciales para controlar el flujo de líquidos en diversos sistemas, proporcionando una regulación precisa y un rendimiento duradero.

1.Duraderas y robustas: nuestras válvulas de compuerta con bridas están fabricadas con materiales de alta calidad, lo que las hace ideales para diversos entornos industriales exigentes. La conexión bridada es muy segura, lo que reduce la posibilidad de fugas y garantiza un sellado hermético.
2.Control preciso: la válvula de compuerta con bridas de alta presión proporciona un control preciso sobre el caudal de fluidos en la tubería. Ya sea que necesite abrir, cerrar o ajustar el caudal, el funcionamiento es fluido. Este control preciso es importante para mantener la eficiencia general del sistema y prevenir fallas operativas.
3. Resistente a la corrosión: Todos los materiales utilizados para fabricar esta válvula de compuerta con bridas se seleccionan especialmente por su fuerte resistencia a la corrosión. Incluso en condiciones difíciles, puede mantener un funcionamiento normal durante mucho tiempo sin problemas.
4. Amplia aplicabilidad: Las válvulas de compuerta con bridas se pueden utilizar en muchos entornos industriales diferentes. Este diseño versátil permite que se adapte de manera flexible a varios sistemas, y la instalación e integración son convenientes.
5. Mantenimiento sencillo: consideramos la facilidad de mantenimiento durante la fase de diseño. Los componentes de la válvula son fáciles de desmontar y volver a montar, lo que hace que la inspección y el mantenimiento de rutina sean sencillos y rentables.

Etiquetas calientes: Válvula de compuerta con brida de alta presión, China, personalizada, calidad, duradera, avanzada, fabricante, proveedor, fábrica, en stock
