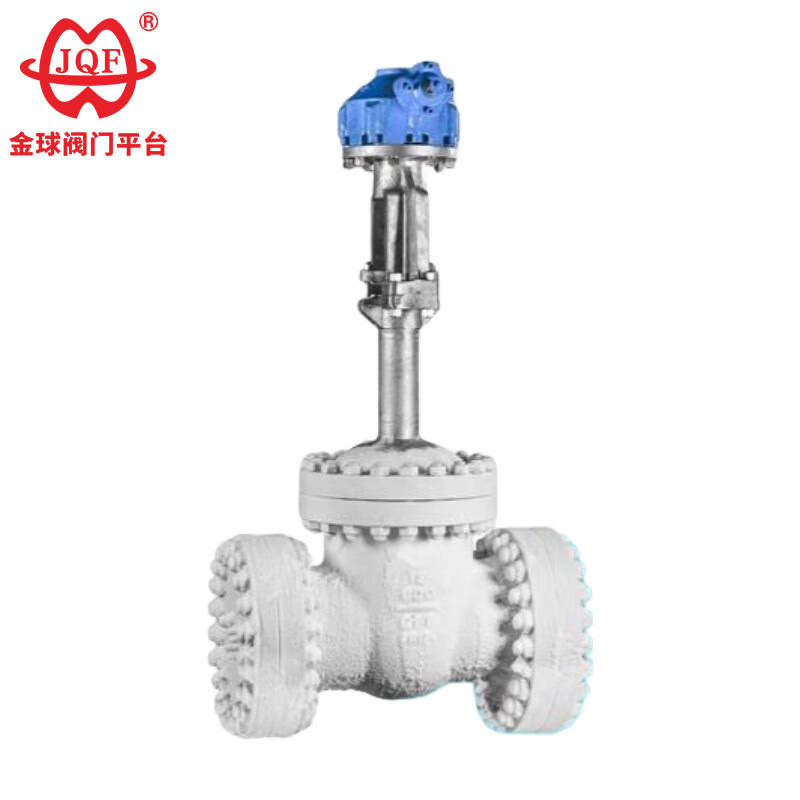

Válvula de compuerta criogénica de acero inoxidable

JQF Valve es un fabricante de válvulas con más de 20 años en China, produciendo principalmente válvulas de bola, válvulas de compuerta, válvulas de globo, válvulas de mariposa y válvulas de solenoide. Nuestra válvula de compuerta criogénica de acero inoxidable de alta calidad está diseñada específicamente para condiciones operativas extremas con temperaturas del medio inferiores a -46 °C. Es adecuado para medios criogénicos como metano, gas natural licuado, hexeno, dióxido de carbono, amoníaco líquido, oxígeno líquido, nitrógeno líquido e hidrógeno líquido.

Enviar Consulta

Descripción del Producto

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parámetros de rendimiento

modelo		DZ40Y-16	DZ40Y-25
Presión de trabajo (MPa)		1.6	2.5
temperatura adecuada (℃)		LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
material	relleno	Cuerda bautista de amianto de tetrafluoroetileno
	Volante	QT450-10
	tuerca del vástago	ZCuA110Fe3
	Vástago de válvula	1Cr18Ni9Ti
	Empaquetadora	Amianto de baja temperatura

Características

1. Neutralización de la presión de la cavidad: El orificio de equilibrio de presión diseñado integrado en la cara de entrada de la válvula de compuerta criogénica de acero inoxidable neutraliza activamente los diferenciales de presión, evitando que se acumulen medios dañinos dentro de la cavidad de la válvula.
2. Cubierta termodinámicamente optimizada: la altura de la cubierta se calcula dinámicamente en función del perfil de temperatura de funcionamiento para mantener la integridad compresiva del empaque del vástago durante todo el ciclo de temperatura.
3. Calibración del material tribológico: Las especificaciones precisas de los materiales del anillo de empaque y de la junta garantizan la estabilidad química en el rango de temperatura de funcionamiento especificado.
4. Garantía de rendimiento metalúrgico: la composición química y la estructura cristalina de los componentes están rigurosamente validadas para garantizar resistencia al impacto y ductilidad en un amplio rango de temperaturas.
5. Arquitectura de interfaz universal: una variedad de configuraciones de bridas estándar y opciones de morfología de sellado para la válvula de compuerta criogénica de acero inoxidable cumplen con los requisitos globales de integración de tuberías.

La forma principal y las dimensiones de conexión.

Diámetro nominal	Las principales dimensiones y dimensiones de conexión.
Diámetro nominal	L	D	D1	D2	b	Zd	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

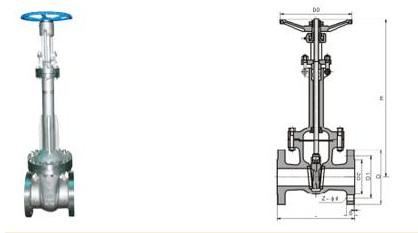

Imagen de estructura

Todo el texto, los datos y las imágenes de este artículo son solo de referencia. Si necesita ver más rendimiento del producto, tamaño de la estructura, precio y otros detalles. Por favor contáctenos.
