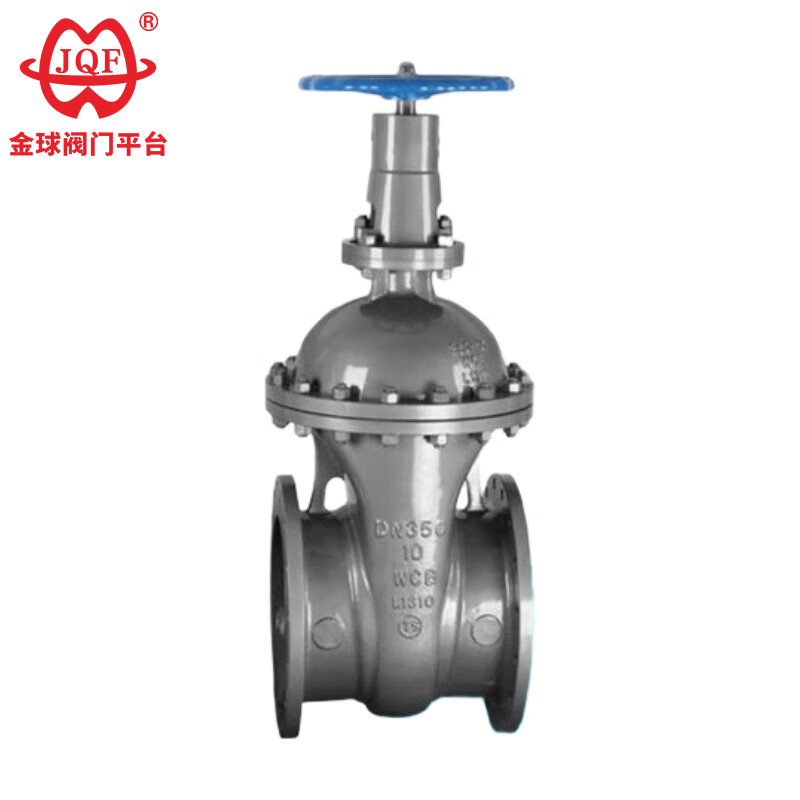

Válvula de compuerta de varilla oscura de acero fundido

La válvula de compuerta de varilla oscura de acero fundido de alta calidad de la fábrica JQF Valve es una válvula de compuerta de acero fundido donde la tuerca del vástago está montada directamente en la parte superior de la compuerta y el vástago solo gira sin desplazamiento axial durante la apertura y el cierre. Este diseño lo hace particularmente adecuado para aplicaciones con espacio de instalación limitado.

Enviar Consulta

Descripción del Producto

The Z45H-10C and Z45H-16C Cast Steel Dark Rod Gate Valve in stock manufactured by JQF Valve, a professional valve manufacturer in China, are manual, flange-connected, non-stick wedge-shaped rigid single-plate valves with 13Cr stainless steel seat sealing surface material. The nominal pressure is PN10～PN16, and the valve body material is WCB, which is of high quality and durable.

1. Estructura compacta, espacio de instalación pequeño: La duradera válvula de compuerta de varilla oscura de acero fundido es adecuada para aplicaciones con espacio limitado.
2. Alta rentabilidad: para válvulas de diámetro más pequeño, la válvula de compuerta de varilla oscura de acero fundido tiene una estructura relativamente simple, lo que potencialmente resulta en costos de fabricación más bajos.
3. Sin restricciones por la altura ambiental: la avanzada válvula de compuerta de varilla oscura de acero fundido no encontrará obstáculos elevados a medida que se eleva el vástago de la válvula.

Parámetros de rendimiento

En comparación con otros productos de válvulas, las válvulas de compuerta de varilla oscura de acero fundido se caracterizan por su alta temperatura y alta presión, y un diseño autosellante único. Cuanto mayor sea la presión, más fiable será el sellado. Debido a las prestaciones y características técnicas, las especiales condiciones de trabajo hacen que el producto tenga una característica que no puede ser sustituida por otros productos.

Estándares de diseño

modelo	PN	Presión de trabajo/MPa	temperatura adecuada/℃	Medios adecuados
Z45H-10C	10	1.0	≤425	agua
Z45H-16C	16	1.6	≤425	agua

El material de la parte principal.

modelo	material
modelo	Cuerpo, capó, placa de válvula	Vástago de válvula	Superficie de sellado	relleno
Z45H-10C	WCB	Acero inoxidable cromado	13Cr	Grafito flexible
Z45H-16C	WCB	Acero inoxidable cromado	13Cr	Grafito flexible

La forma principal y las dimensiones de conexión.

Diámetro nominal	Las principales dimensiones y dimensiones de conexión.
Diámetro nominal	L	D	D1	D2	Zd	H
Z45H-10C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	8-Φ23	610
250	330	395	350	320	12-Φ23	730
300	356	445	400	370	12-Φ23	950
Z45H-16C
50	178	165	125	102	4-Φ19	285
65	190	185	145	122	4-Φ19	305
80	203	200	160	138	8-Φ19	330
100	229	220	180	158	8-Φ19	405
125	254	250	210	188	8-Φ19	460
150	267	285	240	212	8-Φ23	506
200	292	340	295	268	12-Φ23	610
250	330	395	350	320	12-Φ28	730
300	356	445	400	370	12-Φ28	950
350	381	520	470	438	16-Φ28	1125
400	406	582	525	490	16-Φ31	1200
