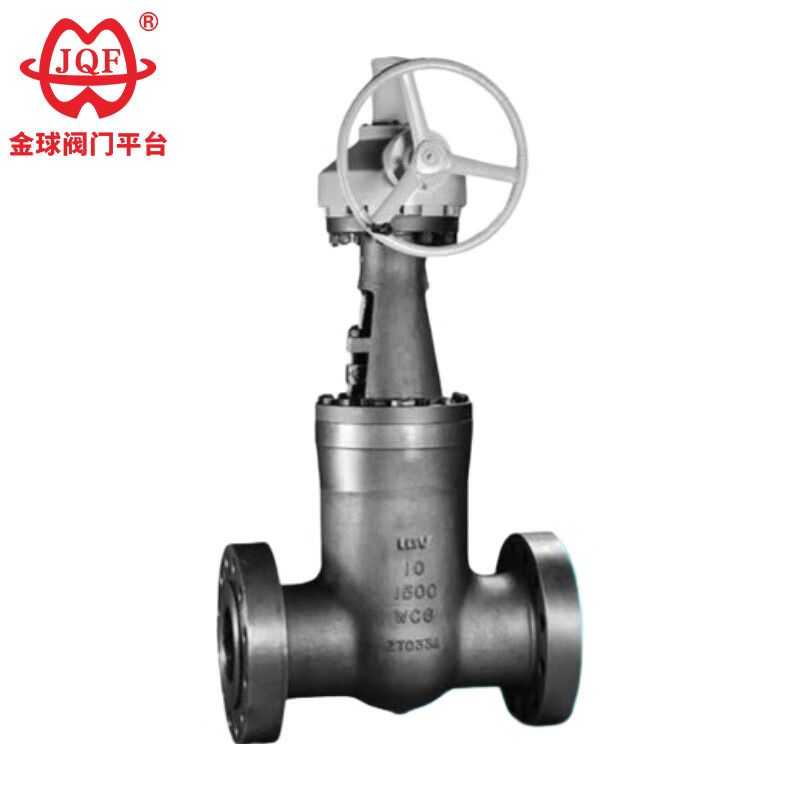

Las válvulas de compuerta de alta temperatura, también conocidas como válvulas de centrales eléctricas, se utilizan principalmente en los sistemas de tuberías de varios sistemas de centrales térmicas para cerrar o conectar el medio de la tubería. Medio aplicable: medio no corrosivo como agua y vapor.
El principio de accionamiento sin fricción de la válvula de compuerta de alta temperatura supera las limitaciones inherentes de las válvulas tradicionales, es decir, la reducción gradual de la integridad del sello debido al desgaste de la superficie durante la operación. La válvula de compuerta de alta temperatura presenta un diseño de entrada superior, lo que permite el mantenimiento directo en línea mientras la tubería permanece presurizada, lo que reduce significativamente el tiempo de inactividad del equipo y los costos operativos sin despresurización del sistema.
La estructura del asiento integrada evita que los medios atrapados creen condiciones peligrosas de sobrepresión, eliminando el riesgo potencial de acumulación de presión en la cámara y evitando violaciones de las normas de seguridad.
El sistema de transmisión integrado de bajo par, con su geometría de vástago cuidadosamente diseñada, requiere una operación manual mínima; incluso bajo diferenciales de presión altos, generalmente se puede operar fácilmente mediante un volante compacto.
La confiabilidad del sellado surge de un mecanismo de cuña accionado mecánicamente que calcula el empuje del vástago para acoplar con fuerza el disco de la válvula con el asiento. Este compromiso mecánico confiable garantiza un cierre hermético, que no se ve afectado por las fluctuaciones de presión de la tubería, lo que garantiza un rendimiento constante en varios rangos operativos. Simultáneamente, el fluido de la tubería genera un flujo uniforme de capa límite de 360° en toda la circunferencia del asiento, mitigando los puntos críticos de erosión causados por impactos turbulentos y eliminando activamente los depósitos de partículas de las áreas críticas de sellado.
En comparación con otros productos de válvulas, las válvulas de compuerta de alta temperatura se caracterizan por su alta temperatura y alta presión, y por un diseño autosellante único. Cuanto mayor sea la presión, más fiable será el sellado. Debido a las prestaciones y características técnicas, las especiales condiciones de trabajo hacen que el producto tenga una característica que no puede ser sustituida por otros productos.
Estándar de diseño: GB/T 12234-2007
Longitud de estructura GB/T 12221-2005
Conexión para soldadura a tope tamaño NB/T 4704-2014
Prueba e Inspección NB/T 4704-2014
Presión - Temperatura: NB/T 4704-2014
| modelo | PN | Presión de trabajo/MPa | temperatura adecuada/℃ | Medios adecuados | Cuerpo |
| Z61Y-250 | 250 | 25 | ≤570 | vapor | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | vapor | WC9 |
| modelo | material | ||||
| Cuerpo | Placa de válvula | tapa | Madre madre | relleno | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafito flexible |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafito flexible |
| DN | L | D | H | D0 | peso/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Todo el texto, los datos y las imágenes de este artículo son solo de referencia. Si necesita ver más rendimiento del producto, tamaño de la estructura, precio y otros detalles. Por favor contáctenos.
