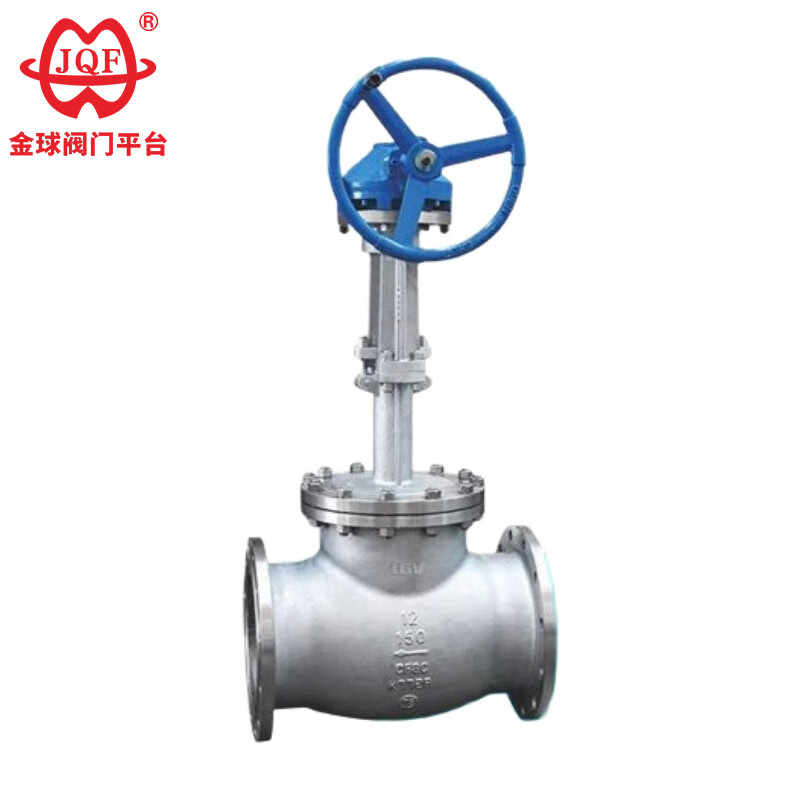

Válvula de globo de baja temperatura con engranaje cónico

JQF Valve es un fabricante profesional de válvulas de globo de baja temperatura con engranajes cónicos de alta calidad que se especializa en la investigación, desarrollo, producción, ventas y servicio de válvulas industriales. Esta válvula de globo de baja temperatura con engranaje cónico es adecuada para sistemas de gestión en equipos de transporte y almacenamiento de líquidos criogénicos. Presenta conmutación flexible y sellado confiable, y también se puede utilizar en otros sistemas de gestión de medios criogénicos y de baja temperatura. Nuestros productos se someten a rigurosas pruebas de calidad, con personal profesional supervisando cada paso para garantizar la perfección del producto. Además, JQF Valves se ha ganado una sólida reputación en diversas industrias. Elegir JQF significa adquirir experiencia en la industria de válvulas y actuadores neumáticos, servicio al cliente profesional y soporte técnico continuo. Ya sea que necesite un solo componente o un conjunto de válvula completo, podemos satisfacer sus necesidades.

1. El cuerpo de la válvula de globo de baja temperatura con engranaje cónico está hecho de hierro dúctil grado III, y posee alta resistencia, buena tenacidad y resistencia superior a la corrosión.
2. El recubrimiento de adsorción electrostática utiliza resina epoxi en polvo, que bloquea eficazmente los medios corrosivos y exhibe una excelente resistencia al desgaste, resistencia a altas temperaturas y desempeño ambiental.
3. El cuerpo de válvula engrosado garantiza un rendimiento estable de la válvula; El tratamiento antioxidante general previene el óxido y la corrosión.

Estándares ejecutivos

Diseño y fabricación: JB/T7749-95
Longitud de la estructura: GB / T12221-89
Conector: GB/T9113-2000, HG20592-97, SH3406-96GB/T12224-89
Inspección y prueba: JB/T7749-95

Aspecto principal y dimensiones de conexión.

Diámetro nominal	Dimensiones exteriores principales y dimensiones de conexión.							H
	L	D	D1	D2	b	Zd	D0	-46 ℃	-101 ℃	-196 ℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
