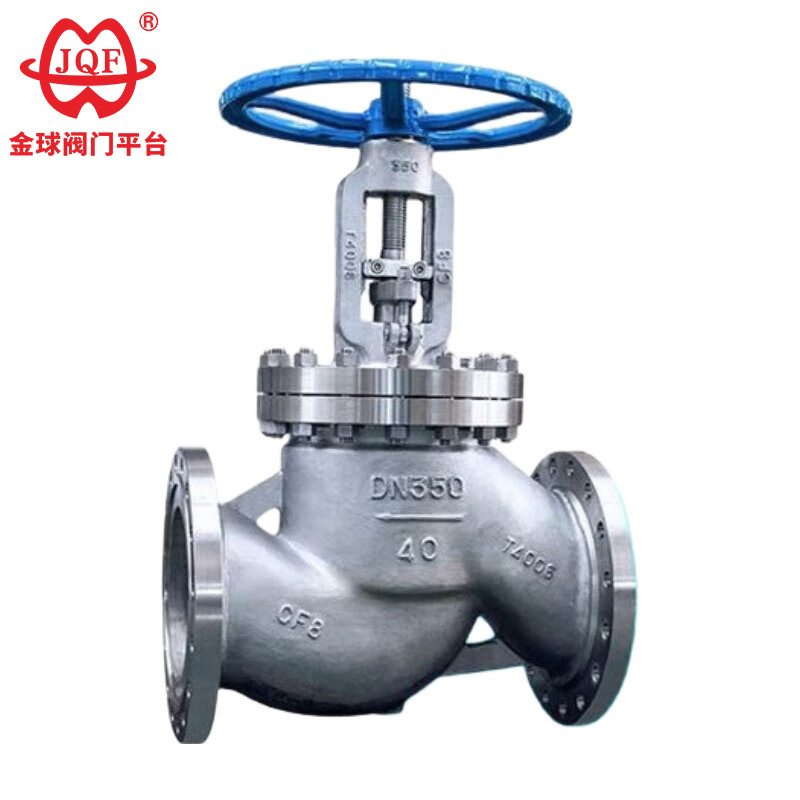

Como proveedor de fabricación de válvulas que integra investigación y desarrollo, diseño, producción, ventas y servicio, la fábrica de válvulas JQF cuenta con un equipo técnico completo y un sistema de gestión de calidad. Nuestros productos se utilizan ampliamente en diversos campos, como petróleo, productos químicos, centrales eléctricas, protección ambiental, minería de carbón, drenaje y nuevas energías. Las válvulas de globo de acero inoxidable de alta presión y alta calidad están diseñadas para ofrecer durabilidad y confiabilidad, y son adecuadas para diversos medios y condiciones de temperatura. Buscamos continuamente la perfección y estamos comprometidos con la integridad con cada cliente, brindándoles productos y servicios superiores. Damos la más sincera bienvenida a clientes nuevos y antiguos para que nos visiten, llamen o escriban para hablar sobre negocios.
1. Material del vástago de la válvula de alta resistencia, firmemente conectado al cuerpo de la válvula, lo que garantiza una rotación suave y un funcionamiento sencillo.
2. Los tornillos cuidadosamente seleccionados garantizan una conexión firme, robusta y resistente al óxido.
3. El cuerpo de la válvula de acero inoxidable proporciona a las válvulas de globo de acero inoxidable de alta presión una buena resistencia a la corrosión y prevención de la oxidación.
4. Las bridas engrosadas están hechas de material sólido y conectadas de forma segura.
1. Cómodo y rápido
Estructura simple, fácil de fabricar y mantener.
2. Cambio rápido, acción pequeña
Carrera de trabajo corta, respuesta rápida de apertura y cierre.
3. Duradero
Sellado hermético, resistente al desgaste y robusto, larga vida útil.
Especificación de diseño: GB/T 12235
Longitud de la estructura: GB / T 12221
Conexión de brida: JB / T 79
Prueba e inspección: JB/T 9002
Identificación del producto: GB/T 12220
Especificación de suministro: JB / T 7928

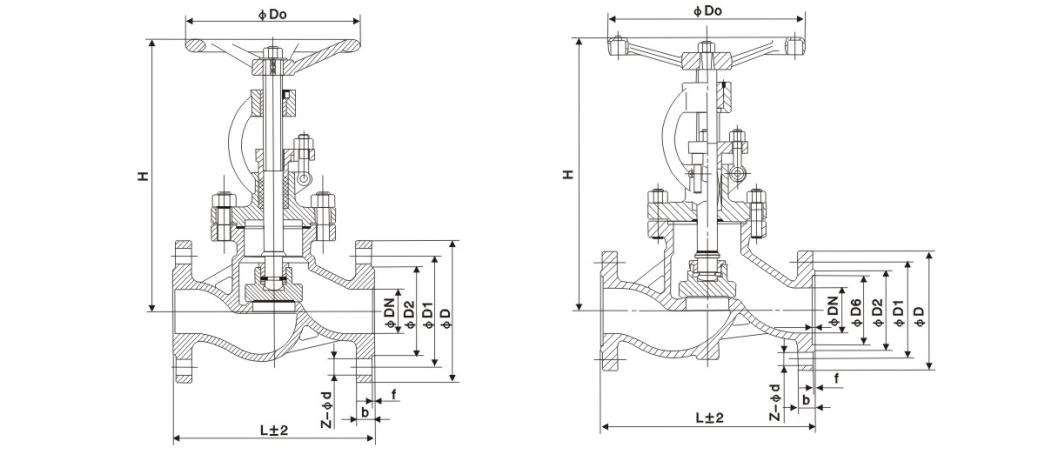

| Diámetro nominal | Dimensiones exteriores principales y dimensiones de conexión. | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| J41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 750 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 980 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| J41H-25C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 290 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 350 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 400 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 600 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 650 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 750 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 850 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 980 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
