Válvula de compuerta eléctrica

La fábrica de válvulas JQF no solo fabrica varias válvulas estándar, sino que también diseña y produce válvulas de acuerdo con los requisitos del cliente. Nuestra válvula de compuerta eléctrica de alta calidad es un dispositivo de válvula automatizada que integra un actuador eléctrico con un cuerpo de válvula de compuerta conectado por un extremo soldado. Realiza control remoto, apertura y cierre rápidos y gestión automatizada de válvulas. Es particularmente adecuado para condiciones de trabajo de alta presión, alta temperatura, alto riesgo o de difícil acceso y es una pieza clave del equipo para el control de automatización de tuberías industriales modernas.

Enviar Consulta

Descripción del Producto

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Estándar ejecutivo

Especificaciones de diseño: GB/T 12234
Longitud de la estructura: GB / T 12221
Brida de conexión: JB / T 79.1
Prueba e inspección: JB/T 9092
Presión - Temperatura: GB / T 9131
Identificación del producto: GB/T 12220

Las válvulas de compuerta eléctricas son adecuadas para aplicaciones que requieren apertura o cierre completo. En resumen, se utilizan como interruptores de encendido/apagado, normalmente se instalan en tuberías como válvulas de aislamiento y no son adecuados para el control de flujo. Cuando la válvula está completamente abierta, el paso queda completamente libre de obstrucciones, lo que permite que el medio fluya directamente sin prácticamente ninguna pérdida de presión. Por lo tanto, son ideales para sistemas que priorizan una baja pérdida de presión y requieren una ruta de flujo sin obstrucciones.

Características

1. Estructura compacta, diseño razonable, buena rigidez de la válvula, trayectoria de flujo suave y coeficiente de flujo bajo.
2. Las superficies de sellado están hechas de acero inoxidable y materiales de aleación dura, lo que garantiza una larga vida útil.
3. La válvula de compuerta eléctrica utiliza empaquetadura de grafito flexible, lo que garantiza un sellado confiable y una operación fácil y flexible.
4. La válvula de compuerta eléctrica se puede accionar de forma manual, neumática, eléctrica o mediante engranajes.
5. Hay tres opciones estructurales disponibles: puerta simple de cuña flexible, puerta simple de cuña rígida y puerta doble.

Parámetros de rendimiento

Presión nominalPN（MPa)	caso	presión de prueba (MPa)		Sellado
Presión nominalPN（MPa)	caso	Sellado (líquido)	Sello (gas)	Sellado
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Temperatura media y aplicable adecuada

Material de la carcasa	Medios adecuados	Temperatura aplicable (℃)
Acero al carbono (tipo C)	Agua, vapor, aceite	≤425
Acero al cromo níquel titanio (tipo P)	Ácidos nítricos	≤200
Acero al cromo níquel molibdeno titanio (tipo R)	ácido acético	≤200
Acero al cromo-molibdeno (tipo I)	Agua, vapor, aceite	≤550

El material de la parte principal.

cuerpo, capó	Placa de válvula, asiento	Vástago de válvula	tuerca del vástago	relleno	Volante
Acero carbono	Acero al carbono de alta calidad + carburo o acero inoxidable	Acero inoxidable cromado	Bronce de aluminio	Embalaje de amianto de grafito	hierro maleable
Acero al cromo níquel titanio	Acero inoxidable, acero inoxidable + carburo cementado	Acero inoxidable cromo níquel-titanio	Bronce de aluminio	teflón	hierro maleable
Acero cromo níquel molibdeno titanio	Acero inoxidable, acero inoxidable + carburo cementado	Acero inoxidable cromo níquel-titanio	Bronce de aluminio	teflón	hierro maleable
Acero al cromo-molibdeno	Acero aleado + Carburo	Acero al cromo-molibdeno	Bronce de aluminio	Amianto flexible	hierro maleable

La forma principal y las dimensiones de conexión.

Diámetro nominal	Las principales dimensiones y dimensiones de conexión.
Diámetro nominal	L	D	D1	D2	b	Zd	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

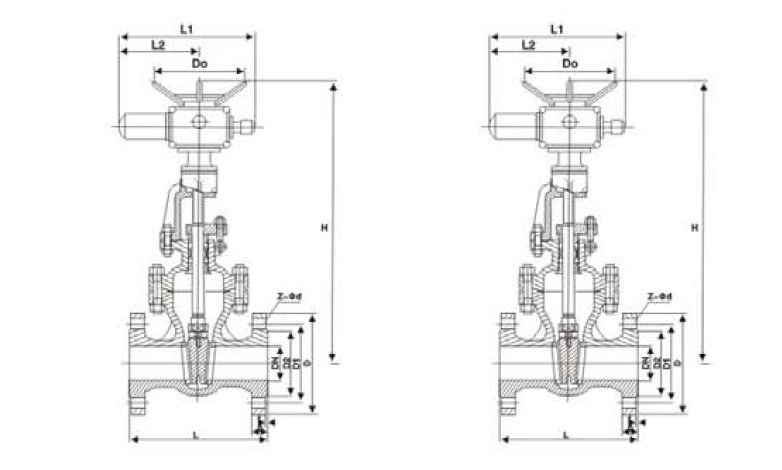

Imagen de estructura
