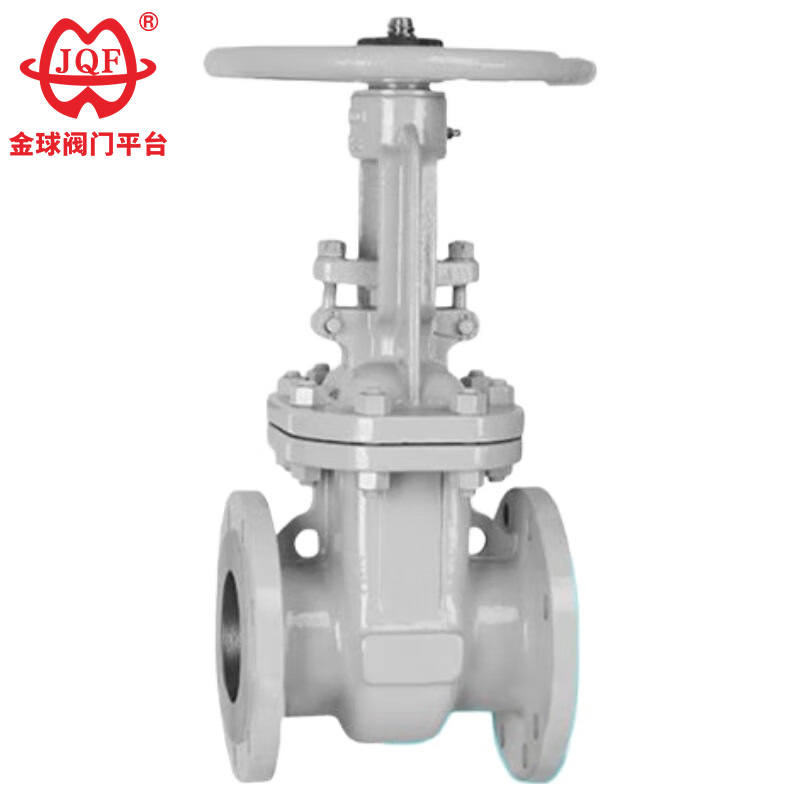

1. Arquitectura de dinámica de fluidos con espacio optimizado: el diseño del chasis estructuralmente optimizado proporciona al cuerpo de la válvula una rigidez excepcional y una geometría de flujo sin obstrucciones, minimizando la caída de presión.
2. Superficie de sellado compuesta avanzada: La válvula de compuerta estándar rusa utiliza tecnología metalúrgica patentada para combinar aleaciones resistentes a la corrosión con una matriz de carburo de tungsteno, logrando un ciclo de vida excepcionalmente largo que supera con creces los estándares de la industria.
3. Sistema operativo del vástago sin fricción: Los anillos de empaque de grafito anisotrópico garantizan un sello del vástago sin fugas y al mismo tiempo brindan una actuación clara y de bajo torque para una operación fácil y sin esfuerzo.

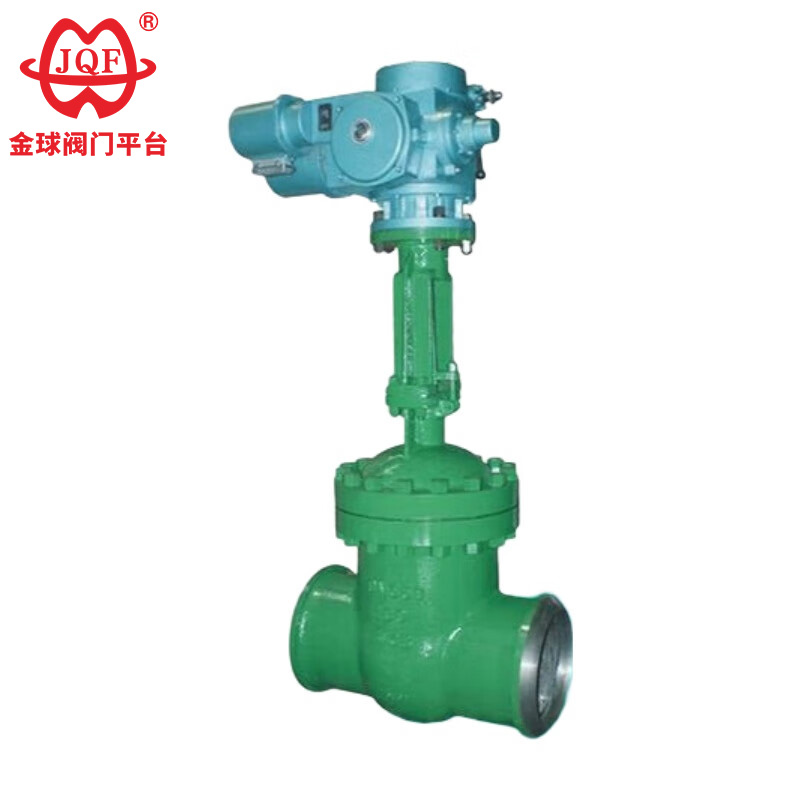

4. Integración de actuación multimodo: La válvula de compuerta estándar rusa ofrece compatibilidad de actuación integral, incluidos volantes manuales, actuadores neumáticos, motores eléctricos y reductores de engranajes planetarios, lo que permite una implementación universal.
5.Plataforma de topología de disco de válvula configurable: tres configuraciones de sellado diferentes: compuerta única flexible adaptable a la presión, compuerta única rígida de alta carga y compuerta paralela dual bidireccional.
Especificaciones de diseño: GB/T 12234
Longitud de la estructura: GB / T 12221
Brida de conexión: r0CT12815-08-I
Prueba e inspección: JB/T 9092
Presión - Temperatura: GB / T 9131
Identificación del producto: GB/T 12220
| Presión nominalPN（MPa) | caso | presión de prueba (MPa) | Sellado | |
| Sellado (líquido) | Sello (gas) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| Material de la carcasa | Medios adecuados | Temperatura aplicable (℃) |
| Acero al carbono (tipo C) | Agua, vapor, aceite | ≤425 |
| Acero al cromo níquel titanio (tipo P) | Ácidos nítricos | ≤200 |
| Acero al cromo níquel molibdeno titanio (tipo R) | ácido acético | ≤200 |
| Acero al cromo-molibdeno (tipo I) | Agua, vapor, aceite | ≤550 |
| cuerpo, capó | Placa de válvula, asiento | Vástago de válvula | tuerca del vástago | relleno | Volante |
| Acero carbono | Acero al carbono de alta calidad + carburo o acero inoxidable | Acero inoxidable cromado | Bronce de aluminio | Embalaje de amianto de grafito | hierro maleable |
| Acero al cromo níquel titanio | Acero inoxidable, acero inoxidable + carburo cementado | Acero inoxidable cromo níquel-titanio | Bronce de aluminio | teflón | hierro maleable |
| Acero cromo níquel molibdeno titanio | Acero inoxidable, acero inoxidable + carburo cementado | Acero inoxidable cromo níquel-titanio | Bronce de aluminio | teflón | hierro maleable |
| Acero al cromo-molibdeno | Acero aleado + Carburo | Acero al cromo-molibdeno | Bronce de aluminio | Amianto flexible | hierro maleable |

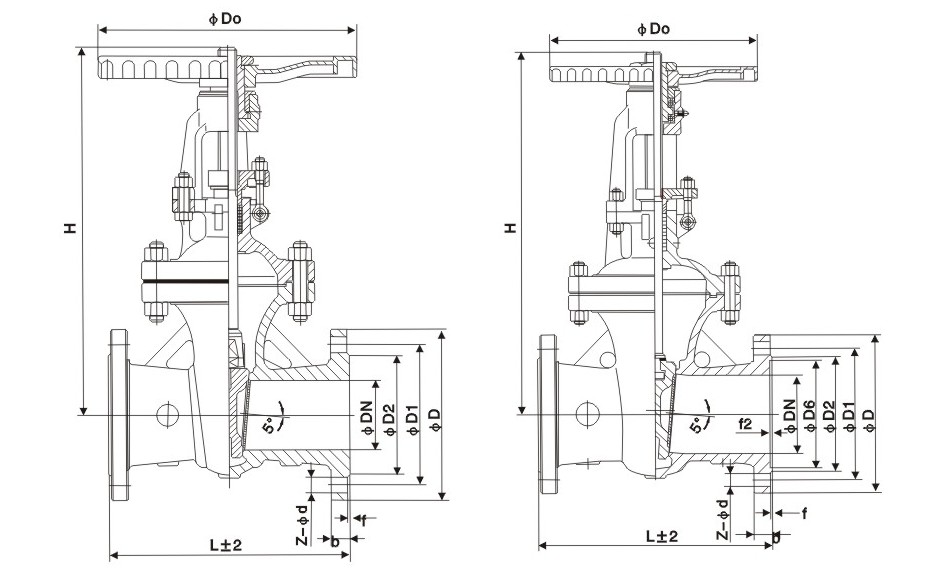

| Diámetro nominal | Las principales dimensiones y dimensiones de conexión. | |||||||
| L | D | D1 | D2 | b | Zd | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
